تری دی پانل برای اولین بار در سال 1967 میلادی توسط شخصی به اسم ویکتور وایزمن در ایالت کالیفرنیا در کشور آمریکا به ثبت رسید. تا این زمان مراکز تحقیقاتی و پژوهشی زیادی در دنیا آزمایش های مکانیکی شامل آزمایش های استاتیکی، دینامیکی و میز لرزان انجام شده است.
همچنین برای بهینه سازی هر چه بهتر این سیستم های پانلی از لحاظ رفتارهای مکانیکی و آثار حرارتی مطالعات فراوانی در این زمینه انجام شده است. تولید کننده 3d پانل از 1 تا 4 طبقه در نقاط مختلف دنیا با شرایط و آب و هوایی گوناگون ساخته شده است.
تری دی پانل در ایران از سال های اول دهه 70 آغاز شده است. شرکت های معدودی بسیار سعی داشتند بدون استفاده از دانش فنی تولید کنندگان خارجی، این فناوری جدید را بومی سازی کنند. در این راستا با ایجاد مراکز تحقیق و توسعه و با استفاده از توان علمی موسسات تحقیقاتی و علمی کشور، مدارک و دانش فنی این فناوری را به تدریج بدست آورده اند. تولیدات متداول این فناوری در ایران، لایه های عایق حرارتی از ورق های پلی استایرن و با ضخامت های بسیار مقاوم تشکیل می شود. همچنین در برخی از محصولات عایق حرارتی در دو طرف رویه موج دار می باشد.
تری دی پانل چند نوع است؟
غیر باربر:
دیواره های غیر باربر به عنوان دیوار جدا کننده استفاده می شود.
باربر:
می توان از این پانل های باربر به عنوان عناصر باربر جانبی(دیوار برشی) در سازه متعارف استفاده کرد. اتصال پانل های باربر به سازه اصلی باید به گونه ای باشد که نیروی جانبی به پانل های باربر به نحو مناسب باشد. تفاوت پانل باربر نسبت به غیر باربر این است که باربر داری ضخامت بیشتری می باشد.
این پانل ها به صورت افقی یا شیبدار با شیب کم به عنوان عضو باربر خمشی و دیافراگم افقی عمل می کند. پانلهای سقفی به صورت افقی یا شیبدار با شیب کم به عنوان عضو باربر خمشی و دیافراگم افقی عمل مینمایند.
متال فوم چیست؟

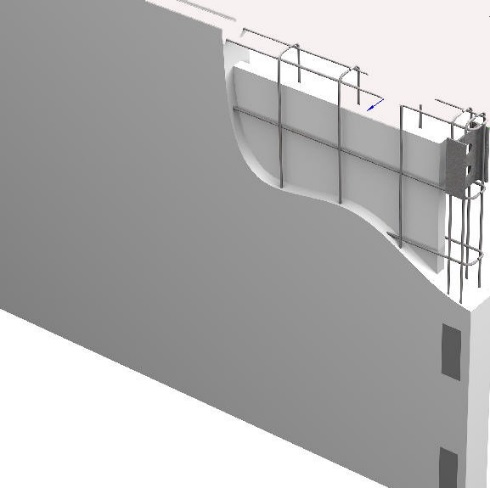

متال فوم به عنوان نسل دوم پانل های پیش ساخته می باشد که مانند نسل اول خود بر پایه صفحه پلی استایرن و شبکه فولادی تولید می شود. علاوه بر آن قاب های نورد شده فلزی به عنوان چهارچوب و مهاربندی افقی و عمودی علاوه بر تامین مقاومت ایستایی و بهبود بسیار عالی شرایط اجرایی که نقش انتقال نیروهای برشی از نیروهای جانبی را نیز بر عهده دارد.
می توان اضافه کرد که اتصال کامل دیوارها به سقف ها از مزایای مهم این نوع دیوارها می باشد که در این روش قاب های پنجره و نعل درگاه به صورت بخشی از سیستم اجرا شده و نیازی به آهن کشی مجزا برای آن وجود نخواهد داشت.
متال فوم چه مشخصاتی دارد؟
برای جبران این عیبی که دارد می توان از جنس مرغوب یونولیت پلی استایرن استفاده کرد که مقاومت آن در برابر آتش سوزی بیشتر است.
مزایا و معایت 3d پانل
مزایا
معایب:
اگر می خواهید بدانید که قیمت 3d پانل چیست و چقدر می باشد اطلاع پیدا کنید وارد لینک مربوطه شوید.
حمل و نقل و نگهداری تری دی پانل ها چه شرایطی دارد؟
نگهداری و انبار پانل ها باید روی سکوهای مناسب انجام شود تا در حین بارگیری آسیب نبینند.
در هنگام بارگیری، حمل و نقل تری دی پانل باید اقدامات لازم را در برابر عدم ایجاد تابیدگی و خمیدگی پانل انجام شود.
مراحل بارگیری و باراندازی پانل ها باید به آرامی و بدون اعمال ضربه به پانل انجام شود.
3d پانل باید در محیط هایی که دور از تابش مستقیم نور خورشید، بارش باران، رطوبت، تغییرات حرارتی شدید و آلودگی محیطی نگهداری شود.
همچنین پانل ها باید دور از مواد آتش زا، محل ریزش اخگرهای جوشکاری، حرارت مستقیم و مواد حلال مانند هیدروکربن ها(بنزین، نفت، و....) نگهداری شوند.
از بارگذاری و یا اقداماتی مانند راه رفتن روی پانل ها باید اجتناب کنید.
نگهداری این 3d پانل ها باید به گونه ای باشد که جوش شبکه و مفتول آسیب نبینند.
بهتر است که انبارش به صورت صفحه ای در محل های مسطح انجام شود تا پانل ها به صورت سالم و بدون تغییر شکل نگهداری شوند.
اگر انبارش در مدت زمان زیادی صورت بگیرد، باید در محیطی محافظت شده و خشک باشد.
